1.平板
(1)按材质不同,平板有钢制、铸铁和石材三类。
① 钢制平板韧性好,一般用于冷作放样或样板修整。
② 铸铁平板精度稳定性好,除具有钢制平板用途外,经压砂后可作研磨工具。
③ 石材类平板工作表面在使用中保养维护简便,材质稳定,受温度影响较小,机械精度高(防锈、防磁、绝缘)等,但湿度高时易变形。适用于直角检测、平面检测、高度测量、机床机械检验测量并作为精密划线及一般划线等各种检验工作的精度测量用基准平面。

花岗石平板就是石材类平板中较常见的一种。
(2)平板的精度。
石材平板共有000、00、0、1 四个精度等级;铸铁平板共有000、00、0、1、2、3 六个精度等级,在机械加工制造中多用铸铁平板。
一般的机械加工常用平板的级别为0、1、2、3 四个精度等级,0、1、2 级平板一般作检验用,3 级平板多作划线使用。
检验用工作平台(平板)适合于各种检验工作和精密测量,基础平面常与平尺、方箱、V 形架(铁)、弯板、直角尺、圆柱角尺等工具配合使用。几种不同用途的平台(平板)的外观形状参见图2-1。

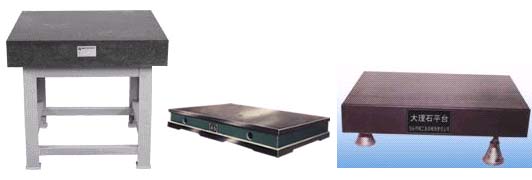

图2-1 平台(平板)

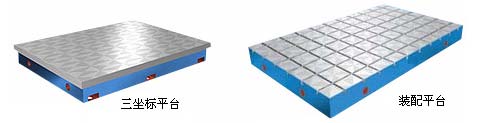

图2-1 平台(平板)

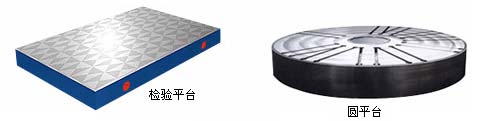

图2-1 平台(平板)

(3)平板的放置要求。
平板应安放平稳,一般用三个支承点调整水平面。大平板增加的支承点须垫平垫稳,但不可破坏水平,平板受力须均匀以减少自重引起的变形。平板放置示意参见图2-2。

图2-2 平板放置示意

图2-2 平板放置示意

(4)平板使用基本要求。
平板在使用中,应避免某一局部使用过于频繁而使局部磨损过多,避免划痕和碰伤。使用中被测工件的基准面必须要与平板的工作面贴合。平板应避免热源的影响和酸碱的腐蚀,不宜承受冲击、重压,也不宜在平板上长时间地堆放物品。
